T社本社ビル耐震強化工事


3Q-Wall工法にて増厚耐震壁を施工しました


リニューアル対応耐震補強新技術
3Q-Wall工法
3Qは、Quiet, Quick and High-Quality を意味しています。

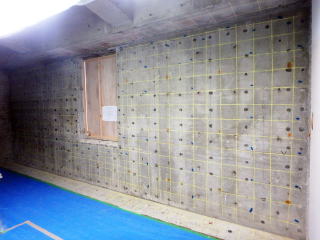

墨出し完了状況

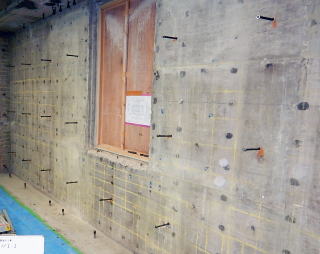

アンカー打設完了状況

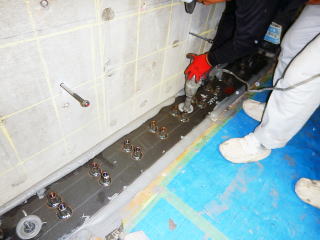

ガイドスチール取付け状況

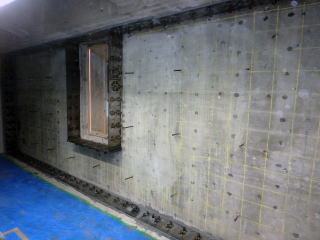

ガイドスチール取付け完了状況

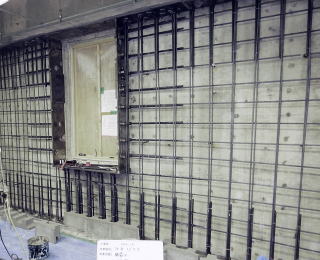

NLアンカー、縦配筋設置状況

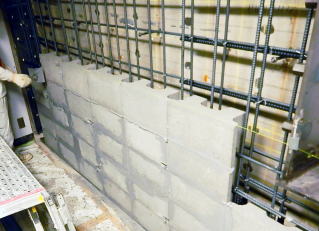

プレキャストコンクリートブロック組積
及び横配筋状況

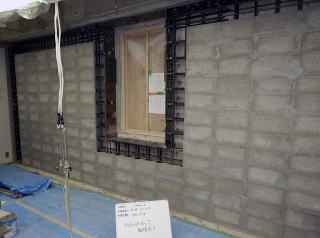

プレキャストコンクリートブロック
組積完了状況

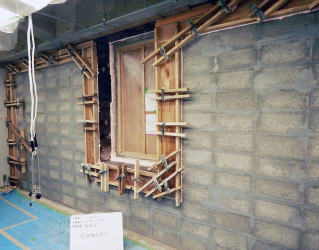

型枠組立て完了状況

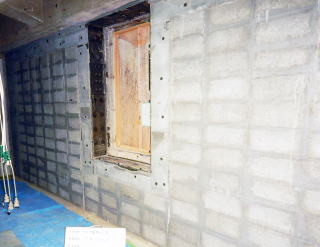

施工完了状況

3Q−Wallとは、

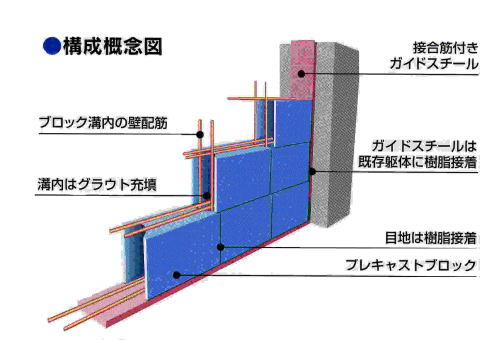

 小型のブロックを組積して構築する耐震補強壁を、既設躯体と強固に接着させる耐震補強工法です。


 3Q-Wallには、プレキャストブロックによる新設壁、増厚壁とそで壁、FRPブロックによる新設壁、およびプレキャストブロックと FRPブロックを併用する新設壁があります。
 必要な耐力や意匠性により最適な形状を提案いたします。
  3Q-Wallは、2002年7月に(財)日本建築総合試験所の建築技術証明を取得しています(2004年、2005年に改訂。性能証明02−06号 改3)。




3Q−Wallの特徴

1.低騒音・低振動施工

 施工時に音や振動をほとんど出さないため、建物を使用したまま補強が可能です。

2.省スペース施工

 補強のための機器・家財の移動や養生を最小限に抑えた省スペース施工が可能です。

3.工期短縮

 従来の鉄筋コンクリート耐震壁に比べ、工期を短縮し、かつ安全性を向上します。

4.高品質・高信頼性

 高強度材料を使用するので品質に優れ、信頼性が高い補強を達成します。
5.地球に優しい工法

 ベニヤ型枠は壁周囲のみで殆ど使用せず、森林保護や廃棄物削減に貢献します。
